BMS测试系统NES6100硬件功能介绍

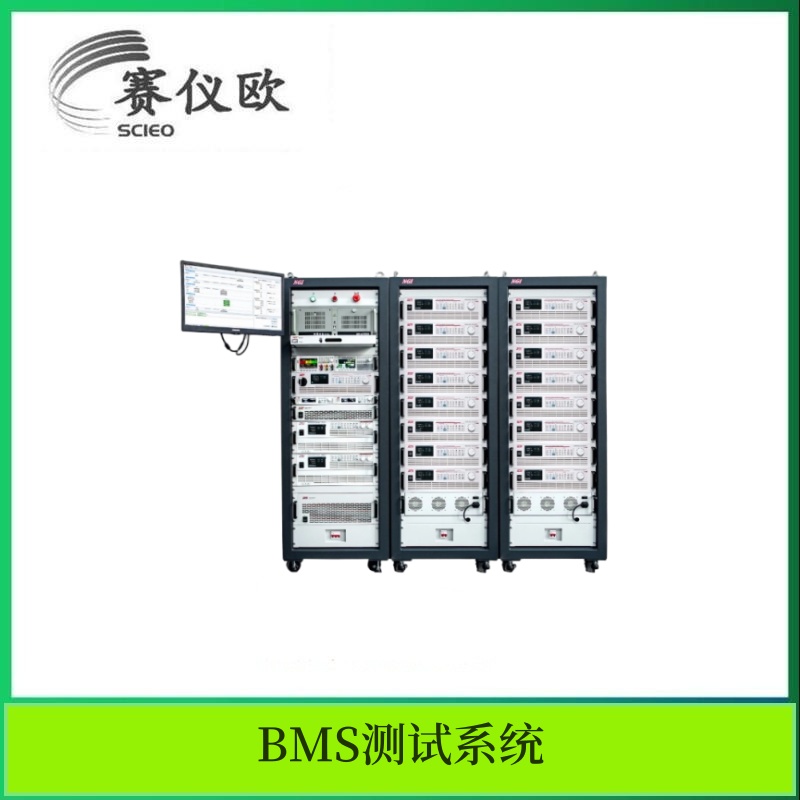

NES6100采用全NGI自主研发的测试仪器搭建而成，系统架构如图所示，包括电池模拟器、直流电源、电流换向器、可编程温度模拟卡、绝缘电阻卡、高速数字IO卡、CAN通讯卡、继电器卡等，仪器外形、通讯协议、通讯接口等均采用统一标准，具有高扩展性和可维护性。各部分功能如下：

硬件部分：

直流电源：提供储能BMS供电电源，模拟电池模组总电压、充放电总电流进行测试；

电池模拟器：模拟单体电芯电压、电流、故障等，实现对储能BMS的单体电芯电压采集精度、主/被动均衡、部分故障诊断与保护功能等测试；

电流换向器：既可对储能BMS工作电源进行电压换向操作，模拟反向电压供电；也可对总电流电源输出电流进行换向操作，真实模拟电池模组的充放电特性；

可编程温度模拟电阻卡：模拟NTC热敏电阻，实现对储能BMS温度采集精度测试；

可编程绝缘电阻卡（箱）：模拟绝缘电阻，实现储能BMS绝缘电阻采集精度测试；

高速数字IO卡：模拟外部设备与储能BMS进行IO及PWM信号传输通信；

CAN通讯卡：模拟上位机软件与储能BMS进行CAN通信；

继电器卡：用 于 温 度 采 集 线 异 常 、控 制 信 号 异常、通讯线回路短路等测试。
